5 个关键因素：选择满足您需求的最佳电气绘图软件

您可能已经尝试过免费的电气绘图软件，这就是您来到这里的原因。

基本功能具有一定的价值，但您使用的电气绘图软件决定了设计的效率、可靠性和准确性，并最终决定了设计的成败。您需要更先进的软件。

为了让您的选择更加容易，我们总结了 5 个关键因素，作为您设计之旅的基石，帮助指导您选择最符合您需求的电气绘图软件。所探讨的每个因素都应作为一张地图，引导您找到与您的创意愿景和技术要求内在一致的解决方案。

1.寻找能改进设计流程的功能

功能包括电气绘图软件提供的核心功能。这包括软件可以处理的任务范围，如创建电气原理图和线束布局。在理想情况下，软件应允许您轻松绘制和操作符号、线条和组件，使您能够准确地表达复杂的电气系统。如果能实现功能自动化，您就能在高效工作方面领先一步。

选择电气绘图软件时，首先要考虑其高效的功能。

– 综合符号库

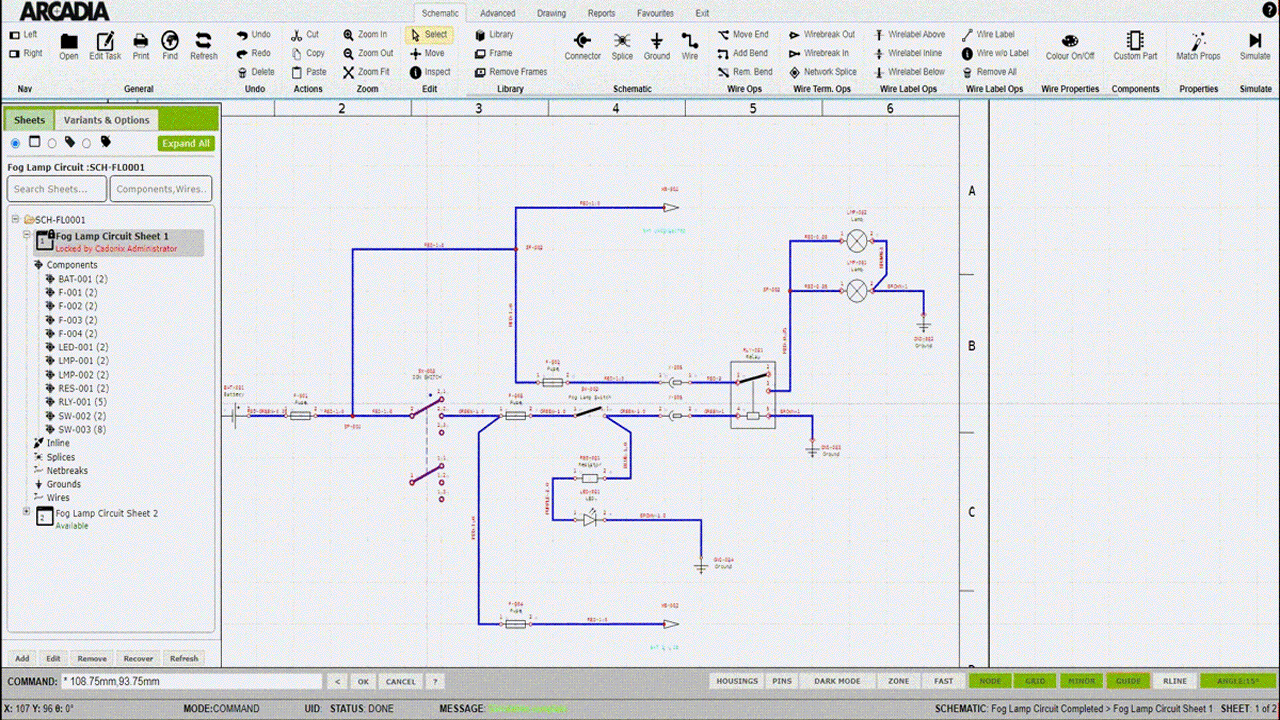

下面是Arcadia Schematic 的一个示例，其中包括一个集成的电气符号库。传统和 DIN 标准的原理图符号都无需手动绘制，并能确保一致性。这不仅加快了设计过程，还减少了错误，提高了电气原理图的效率和精度。您甚至可以创建自定义符号，以便在绘制电路时重复使用。

– 电路仿真

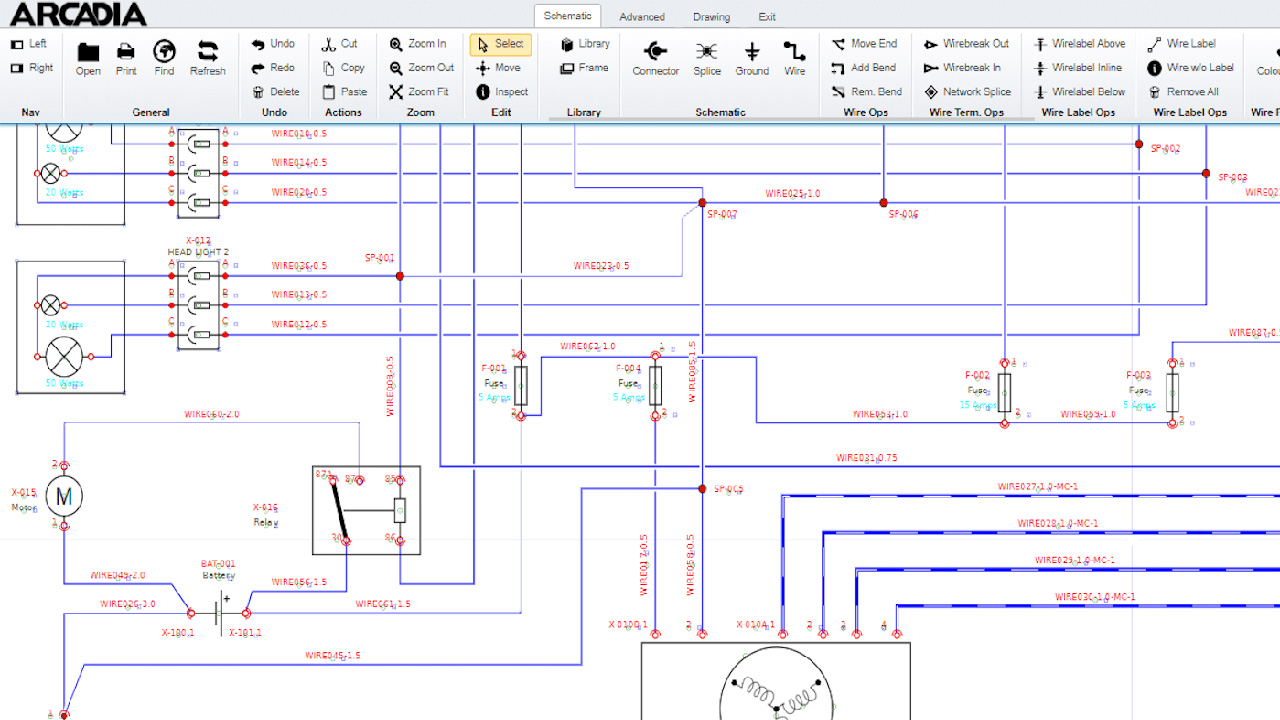

在下面的示例中，我们将再次提到基于云的 Arcadia Schematic。其先进的仿真引擎可让您精确地仿真设计，实时查看电压降等行为。

从本质上讲，您可以在实施前对设计进行虚拟测试和验证。您可以识别潜在问题、优化性能并确保电路的功能性，而无需物理原型。电路仿真可提高准确性，缩短开发时间，最大限度地减少代价高昂的错误，最终实现更高效、更可靠的电气设计–如果发现问题，您可以迅速解决，而不会在后续工作中发现问题。

– 自动化功能

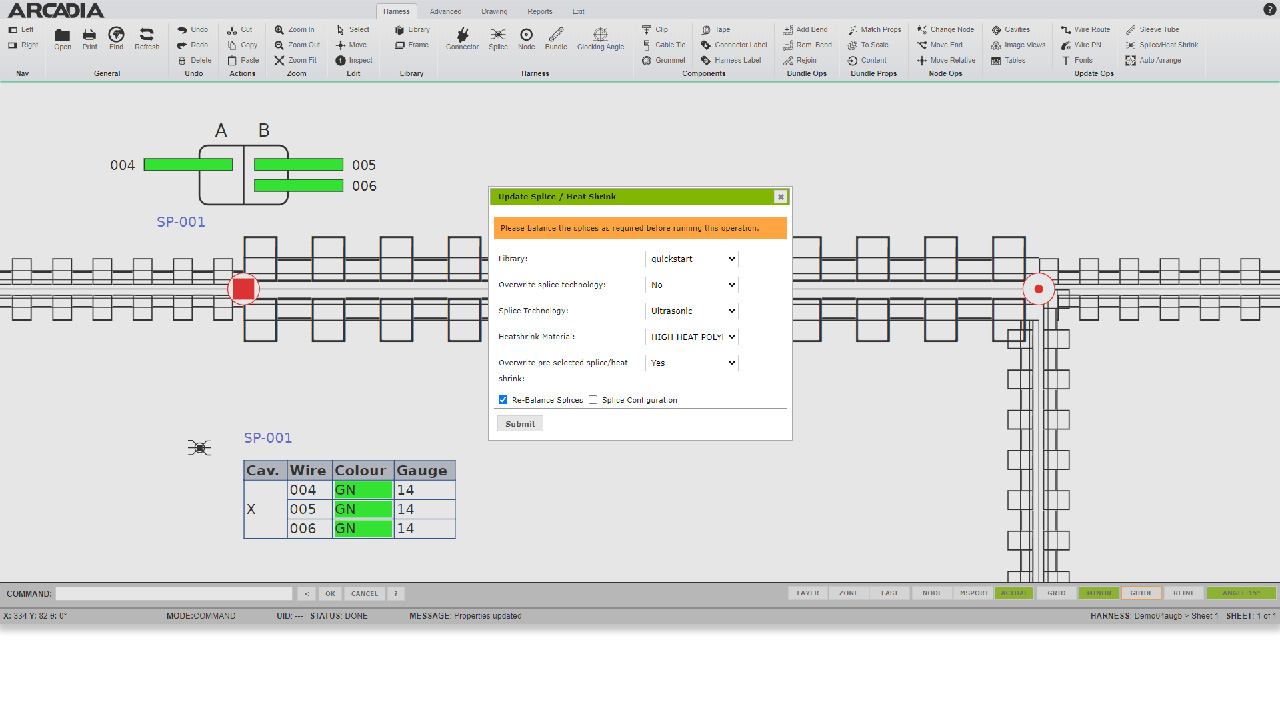

有些软件可以让您自动完成设计过程的各个方面。在这里的例子中，Arcada Harness自动选择了超声波和压接类型，并根据客户资料分配了正确的热缩套管类型和直径。

利用自动化功能，您可以生成准确的原理图、优化布线路径、捕获所有 BOM 部件并确保符合行业标准，从而简化设计工作流程。这种自动化可减少人工错误，加快设计迭代，提高线束设计的整体效率，从而实现更快、更可靠的产品开发。

– 无缝协作

基于云的共享、实时编辑和版本控制有助于多学科团队之间的协同工作和交流。如果团队位于不同的地点，这将是理想的选择。他们仍然可以贡献自己的专业知识，交流见解，共同应对设计挑战。

在协作环境中共享设计、注释和修改的能力可简化决策并减少错误。最终，这些工具使团队能够利用不同的技能和观点，设计出更全面、更准确、更成功的线束。

这里的示例展示了Arcadia 多用户方案设计的协同工作。

通过下面的Arcadia reView，您可以在已完成的设计或正在进行的工作上叠加图形和文字注释，而不会影响原始的基础数据。

– 三维可视化

通过三维视图查看电气设计，您可以在设计过程的早期发现干扰或空间冲突，防止产品组装过程中可能出现的物理冲突。通过逼真的呈现，您可以更好地了解设计的物理布局，以及电气系统与机械元件之间的相互作用。

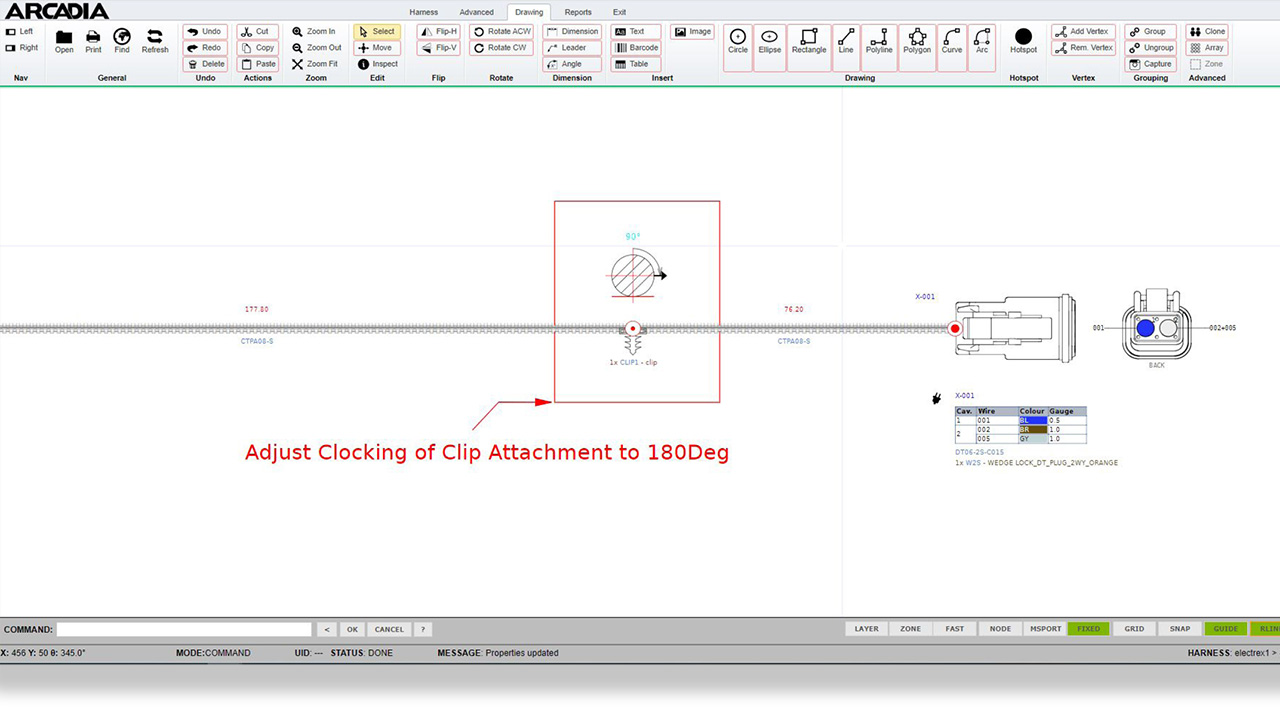

示例：Arcadia MCAD GatewayArcadia MCAD Gateway（如图所示）可将 MCAD 软件中的三维机械模型与 ECAD 软件中的电气原理图进行同步。通过这种集成，工程师可以在全面的三维环境中直观地了解电气元件如何与整体机械设计相匹配。

2.易于使用

不要忽视对软件用户友好性的评估。直观的界面和简单明了的导航是您与软件复杂功能之间的桥梁。精心设计的界面能合理地组织工具，即使是新手也能快速访问，从而减少学习曲线，提高工作效率。

直观的界面可将出错的几率降至最低。如果功能放置直观，就不容易出错，从而影响设计的准确性。这不仅能节省时间，还能确保最终结果的准确性。

清晰的导航就像一个指南，帮助你探索软件的功能。它在提供功能强大的工具与方便使用之间取得了平衡。在创建原理图和进行电路仿真等任务之间的无缝切换，使您能够专注于创造，而不是与软件打交道。

归根结底，易用性不仅仅是一种便利，它还能推动高效、准确的设计工作。直观的界面和清晰的导航可让您充分利用软件的潜力，从而实现更顺畅的工作流程和更高质量的设计。

在购买任何东西之前，请先进行演示。试用软件也会对您有很大帮助，这样您就可以自己做出判断。

3.与当前软件的兼容性

比方说，你正在使用自己满意的 eCAD，但还需要其他电气设计工具。您需要确保添加的任何内容都与您的操作系统和正在使用的工具兼容。如果软件在设计时没有考虑到与第三方软件的集成和协同工作，就会使问题变得更加复杂和低效。您需要的是不同软件应用程序之间的无缝数据交换、协作和互操作性，而这正是兼容软件所能提供的。

新软件应该能够与您正在使用的任何软件包集成。它能否将工具与 SAP 采购环境连接起来？这只是一个例子。在货比三家之前，请了解您现在甚至将来的需求。这将帮助您避免采购中的失误。

4.费用：多少钱？

当然，在选择电气设计软件时，成本因素是一个关键方面，而价值概念在做出明智决定时起着至关重要的作用。考虑开支是很自然的事情，尤其是在软件采购方面，因为软件采购的成本可能相差很大。然而，只关注前期价格可能会掩盖大局。

价值不仅包括初始投资，还包括软件在其生命周期内提供的综合效益和回报。虽然高端软件可能标价较高，但其带来的一系列优势往往远远超过初始成本。

选择支持良好的软件（我们接下来将讨论），可确保获得专家协助和强大的客户支持，从而减少停机时间并提高团队的工作效率。这类软件通常提供更广泛的功能、简化的工作流程和定期更新，使您的设计与时俱进，符合行业发展趋势。

此外，质量更高的软件还能降低遇到限制或兼容性问题的可能性。投资一个能全面满足您需求的软件包，可以降低您需要比预期更早地改用更先进解决方案的风险。

相比之下，价格便宜的软件最初可能看起来很划算，但由于功能、支持和未来可扩展性方面的限制，最终可能会让你损失更多的时间、重新培训工作，并需要在未来进行额外的软件投资。

在评估成本时，不能只看眼前的价格，还要权衡软件给设计流程带来的整体价值。通过考虑长期效益、提高生产率、降低风险和创新潜力，您可以做出真正有价值的选择，最大限度地提高投资回报率。

5.您能否期待支持？

不要将电气 CAD 软件的审查局限于软件本身。您需要的是整套软件，这意味着强大的支持。首先，这能确保您在设计过程中遇到技术挑战或问题时有一个安全网。

但即使在此之前，您也需要一个从一开始就积极响应的团队。例如，他们是否愿意为您实施任何附加功能？

无论是通过培训还是直接交流，专家的协助都能让您快速克服障碍，不间断地开展工作。

此外，要想在不断发展的电气设计领域保持与时俱进的竞争力，基于云的软件更新和进步不可或缺。提供支持的供应商会定期提供更新，以增强功能、修复漏洞并适应行业变化。这将使您的软件不断优化，并与最新的设计实践和标准保持一致。

技术支持还有助于最大限度地提高团队的效率和生产力。当您的设计人员能够及时获得询问答案或有效地排除故障时，他们就能减少处理技术问题的时间，将更多时间用于创新和卓越设计。

最后，提供全面支持的软件供应商表明其致力于帮助您取得成功。这表明他们优先考虑您的需求，并致力于确保您充分利用其软件的功能。这种合作关系能为用户带来积极的用户体验，并能建立长期互利的合作关系。
